Принцип устройства сетевой модели

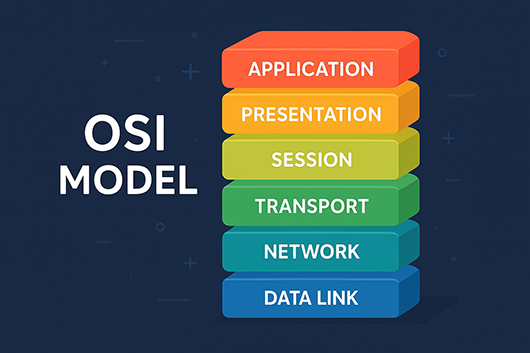

Сетевая модель OSI, или Открытая Системная Взаимосвязь, представляет собой краеугольный камень в понимании того, как различные устройства и программное обеспечение взаимодействуют в компьютерных сетях. Это не физическая сеть, а логическая структура, созданная для стандартизации сложных процессов передачи данных. Модель OSI разбивает весь путь прохождения информации на семь отдельных, но тесно взаимосвязанных уровней, каждый из которых наделен своей уникальной функциональностью и ответственностью. Такой многоуровневый, или модульный, подход значительно упрощает разработку и внедрение сетевых технологий, позволяя специалистам фокусироваться на конкретных аспектах передачи данных, а также эффективно диагностировать и устранять потенциальные неполадки.

Фундаментальная идея модели OSI заключается в том, что данные, прежде чем быть отправленными по сетевым каналам, последовательно проходят через каждый из этих уровней, двигаясь от самого верхнего к нижнему. На принимающей стороне происходит обратный процесс: данные поднимаются вверх по уровням, где каждый слой обрабатывает информацию, предназначенную именно для него. В ходе этого путешествия каждый уровень добавляет или удаляет свою служебную информацию, известную как заголовки (иногда трейлеры), что критически важно для обеспечения корректности, целостности и надлежащей доставки данных. Эта строгая иерархическая структура значительно упрощает проектирование сетевых протоколов и оборудования, поскольку каждый уровень взаимодействует исключительно со своими непосредственными «соседями» – уровнем выше и уровнем ниже. Такой принцип снижает сложность системы в целом и повышает её устойчивость к изменениям.

Преимущества OSI

Использование сетевой модели OSI приносит множество значимых преимуществ, которые лежат в основе стабильности и развития современных компьютерных сетей:

Во-первых, она обеспечивает стандартизацию. Модель OSI служит универсальным языком и эталоном для всех производителей сетевого оборудования и разработчиков программного обеспечения. Благодаря этому, устройства и приложения, созданные разными компаниями, могут беспрепятственно взаимодействовать друг с другом. Это устраняет проблемы совместимости и позволяет создавать глобальные, взаимосвязанные сети, такие как Интернет.

Во-вторых, модульный подход модели OSI значительно упрощает процесс разработки. Разработчики могут сосредоточиться на создании протоколов и технологий для одного конкретного уровня, не вникая в детали работы других уровней. Это ускоряет инновации и позволяет создавать специализированные решения. Например, разработчик сетевой карты может работать над Физическим и Канальным уровнями, не беспокоясь о том, как пользователь будет взаимодействовать с приложением на Прикладном уровне.

В-третьих, модель OSI значительно облегчает диагностику и устранение неполадок. Поскольку каждый уровень выполняет свою четко определенную функцию, при возникновении проблем можно локализовать их на конкретном уровне. Например, если проблема связана с физическим подключением, то нет смысла проверять настройки Прикладного уровня. Это экономит время и ресурсы сетевых администраторов, позволяя им быстро выявлять корневые причины неисправностей.

Наконец, модель OSI обеспечивает гибкость и масштабируемость. Изменения или улучшения на одном уровне не требуют переработки всей системы. Например, появление новой технологии передачи данных на Физическом уровне не повлияет на работу приложений на Прикладном уровне, при условии, что интерфейсы между уровнями останутся неизменными. Это позволяет сетям расти и адаптироваться к новым требованиям, сохраняя при этом свою функциональность и надежность. Таким образом, модель OSI является не просто теоретической концепцией, а практическим инструментом, который ежедневно способствует эффективному функционированию миллионов сетевых взаимодействий.

Уровни модели

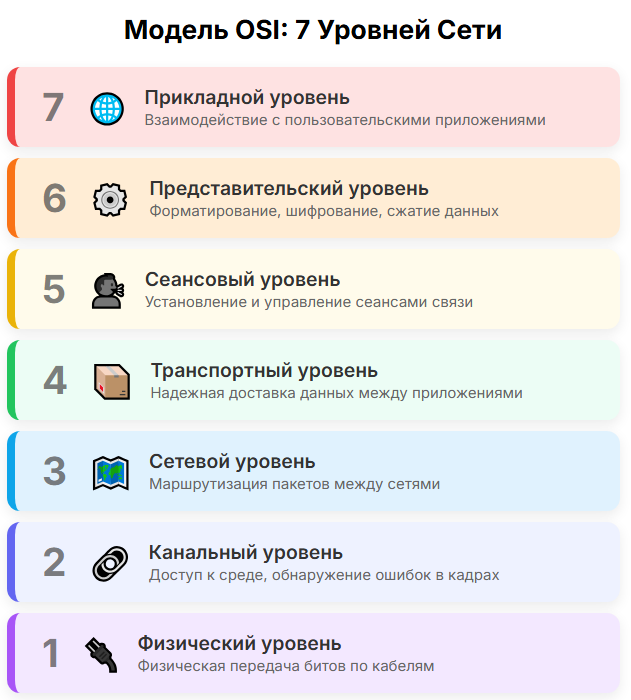

Модель OSI состоит из семи абстрактных уровней, каждый из которых выполняет свою специфическую задачу в процессе передачи данных. Двигаясь от верхнего уровня к нижнему, данные проходят трансформацию, добавляя служебную информацию, необходимую для их доставки по сети.

Физический уровень

Физический уровень (Physical Layer) является самым нижним уровнем модели OSI, отвечающим за непосредственную физическую передачу битов информации по сетевой среде. Этот уровень определяет электрические, механические, процедурные и функциональные характеристики для активации, поддержания и деактивации физических соединений. Проще говоря, он занимается тем, как биты (нули и единицы) преобразуются в электрические сигналы, световые импульсы или радиоволны и передаются по кабелям (медным, оптоволоконным) или по беспроводной связи.

На этом уровне определяются типы кабелей, коннекторов, напряжения, скорости передачи данных и методы кодирования сигналов. Примерами устройств, работающих на Физическом уровне, являются сетевые карты, хабы, повторители и кабели. Если возникают проблемы с подключением, например, обрыв кабеля или неправильное подключение, скорее всего, причина кроется именно на этом уровне. Его главная задача — обеспечить надежный канал для передачи необработанных битов от одного устройства к другому.

Канальный уровень

Управляет передачей информации в пределах одной сети. Разбивает данные на кадры (frames), Канальный уровень (Data Link Layer) отвечает за организацию передачи данных между двумя напрямую соединенными узлами сети, то есть между устройствами, находящимися в одном сегменте локальной сети. Он берет биты с Физического уровня и группирует их в кадры (frames), добавляя служебную информацию для контроля ошибок и управления доступом к среде передачи.

Канальный уровень разделен на два подуровня:

• Управление логическим каналом (LLC): Отвечает за мультиплексирование, демультиплексирование и управление потоком данных.
• Управление доступом к среде (MAC): Определяет, как устройства получают доступ к общей среде передачи. На этом подуровне используются MAC-адреса (Media Access Control address) — уникальные физические адреса сетевых карт, которые позволяют идентифицировать каждое устройство в локальной сети.

Примерами протоколов Канального уровня являются Ethernet и Wi-Fi (IEEE 802.11). Устройства, работающие на этом уровне, включают сетевые мосты и коммутаторы (свитчи), которые используют MAC-адреса для пересылки кадров в пределах локальной сети. Канальный уровень гарантирует, что данные будут доставлены следующему устройству в сети без ошибок на физическом уровне и без конфликтов доступа к среде.

Сетевой уровень

Главная роль в маршрутизации, определяет оптимальные пути передачи информации между рСетевой уровень (Network Layer) отвечает за маршрутизацию пакетов данных между различными сетями. Если Канальный уровень работает внутри одной локальной сети, то Сетевой уровень обеспечивает возможность связи между устройствами, находящимися в разных, географически удаленных сетях. Он берет кадры с Канального уровня, извлекает из них данные и формирует пакеты (packets), добавляя IP-адреса отправителя и получателя.

Основная функция этого уровня — маршрутизация. Он определяет оптимальный путь, по которому пакеты должны пройти от отправителя к получателю через множество промежуточных сетей. Именно на этом уровне работает протокол IP (Internet Protocol), который является основой адресации в Интернете. Устройства, функционирующие на Сетевом уровне, — это маршрутизаторы, которые анализируют IP-адреса назначения и пересылают пакеты по наиболее подходящему пути. Сетевой уровень позволяет создать глобальную сеть из множества локальных сетей.

Транспортный уровень

Транспортный уровень (Transport Layer) играет критически важную роль в обеспечении надежной, сквозной передачи данных между конечными приложениями. Он отвечает за сегментацию данных, управление потоком, контроль ошибок и, при необходимости, за восстановление после сбоев. Этот уровень гарантирует, что данные будут доставлены от одного приложения к другому без потерь, в правильной последовательности и без дублирования.

На Транспортном уровне работают два основных протокола:

• TCP (Transmission Control Protocol): Протокол с установлением соединения, который обеспечивает гарантированную доставку данных. TCP разбивает данные на сегменты, присваивает им номера, контролирует их доставку и осуществляет повторную передачу потерянных сегментов. Он используется для таких сервисов, как веб-серфинг (HTTP), электронная почта (SMTP) и передача файлов (FTP), где важна целостность данных.
• UDP (User Datagram Protocol): Протокол без установления соединения, который обеспечивает быструю, но негарантированную доставку данных. UDP не проверяет доставку и не упорядочивает сегменты, что делает его идеальным для приложений, где скорость важнее надежности, например, для голосовой связи (VoIP) или потокового видео.

Транспортный уровень управляет логическими соединениями между приложениями, используя номера портов для идентификации конкретных сервисов на конечном устройстве. Например, HTTP обычно использует порт 80, а HTTPS — порт 443.

Сеансовый уровень

Сеансовый уровень (Session Layer) отвечает за установление, управление и завершение сеансов связи между приложениями на разных устройствах. Он позволяет приложениям организовывать диалоги, синхронизировать их и восстанавливать соединения после частичных сбоев. Если Транспортный уровень обеспечивает надёжную доставку данных, то Сеансовый уровень фокусируется на структуре самого диалога.

Основные функции этого уровня включают:

• Установление и завершение сеанса: Инициирование и корректное закрытие соединения между двумя приложениями.
• Управление диалогом: Определение того, какая сторона может передавать данные в данный момент (например, односторонняя, полудуплексная или полнодуплексная связь).
• Синхронизация: Установка точек синхронизации в потоке данных, что позволяет восстановить передачу с последней точки сохранения в случае сбоя, а не начинать всё сначала.

Примером протокола Сеансового уровня может служить протокол RPC (Remote Procedure Call), который позволяет одной программе вызывать подпрограммы в другой программе, расположенной на удалённом компьютере. Этот уровень особенно важен для транзакционных систем и сетевых баз данных, где требуется поддержание состояния соединения.

Представительский уровень

Представительский уровень (Presentation Layer) выполняет функции преобразования данных, чтобы обеспечить их корректное представление и понимание различными системами. Его основная задача — сделать так, чтобы информация, отправленная одним приложением, могла быть прочитана и обработана другим приложением, даже если они используют разные внутренние форматы данных или кодировки.

Основные функции Представительского уровня:

• Форматирование данных: Преобразование данных из формата, понятного Прикладному уровню одной системы, в формат, понятный другой системе. Например, преобразование символьных кодировок (ASCII в EBCDIC).
• Шифрование и дешифрование: Обеспечение конфиденциальности данных путем их шифрования перед передачей и дешифрования при получении.
• Сжатие и распаковка: Уменьшение объема данных для более эффективной передачи по сети и их восстановление на принимающей стороне.

Примерами технологий, работающих на этом уровне, являются форматы изображений (JPEG, GIF), видео (MPEG), а также протоколы шифрования, такие как SSL/TLS (хотя SSL/TLS также охватывает функции Сеансового уровня). Представительский уровень выступает своего рода переводчиком, который гарантирует, что данные будут представлены в понятном для конечного приложения виде, скрывая при этом различия в представлении данных между системами.

Прикладной уровень

Прикладной уровень (Application Layer) является самым верхним уровнем модели OSI и непосредственно взаимодействует с пользовательскими приложениями. Он предоставляет сетевые сервисы и протоколы, которые позволяют пользователям получать доступ к сетевым ресурсам и обмениваться информацией. Именно здесь происходит то, что пользователь видит и с чем взаимодействует напрямую.

Этот уровень не является самим приложением, а скорее предоставляет интерфейс для сетевых функций приложения. Примеры протоколов Прикладного уровня хорошо известны каждому, кто пользуется Интернетом:

• HTTP (Hypertext Transfer Protocol): Используется для просмотра веб-страниц.
• FTP (File Transfer Protocol): Для передачи файлов.
• SMTP (Simple Mail Transfer Protocol): Для отправки электронной почты.
• POP3/IMAP (Post Office Protocol 3 / Internet Message Access Protocol): Для получения электронной почты.
• DNS (Domain Name System): Для преобразования доменных имен в IP-адреса.

Прикладной уровень обеспечивает конечным пользователям доступ к сетевым сервисам, позволяя им работать с веб-сайтами, отправлять электронные письма, загружать файлы и многое другое, делая сетевое взаимодействие интуитивно понятным и функциональным.

Заключение

Модель OSI — это не просто теоретическая схема, а мощный аналитический инструмент, который обеспечивает стандартизацию и модульность в мире сетевых технологий. Разделение сетевого взаимодействия на семь логических уровней позволяет разработчикам создавать совместимые решения, а специалистам — эффективно диагностировать и устранять проблемы. Каждый уровень, от физической передачи битов до взаимодействия с пользовательскими приложениями, выполняет свою уникальную функцию, работая в гармонии с соседними слоями. Понимание этой сетевой модели OSI является фундаментальным для любого, кто стремится разобраться в принципах работы современных компьютерных сетей и эффективно управлять ими.
